P19 Regelgeräte

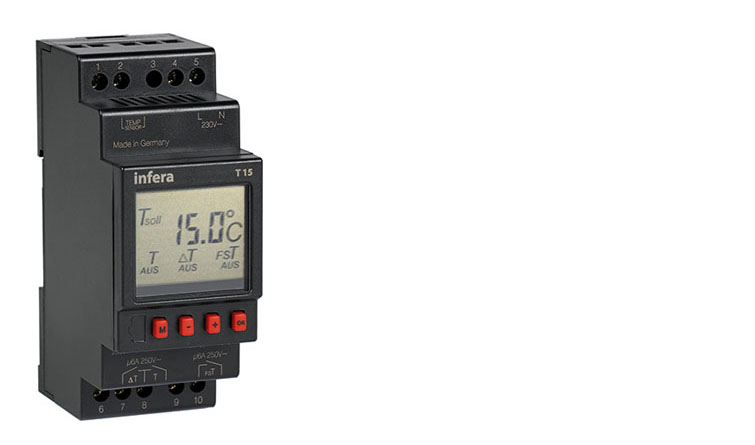

Der T15 ist ein 2 Punkt Temperaturregler mit
einstellbarem Folgekontakt und Frostschutzfunktion
der zur Regelung von Heizungsanlagen eingesetzt wird.
Bei Heizungen mit großer Leistung oder bei kurzzeitig
beheizten Räumen, kann bei Verwendung des
Folgekontaktes das Überschwingen der Temperatur
verhindert werden. Durch die Frostschutzfunktion
kann ein Absinken der Temperatur unter den
eingestellten Wert verhindert werden.

Maße: 36 mm (2 TE)
Solltemperatur: 0 bis 40°C
Isttemperatur: -20 bis 50°C
Folgekontakt: 0 - 10k
Frostschutz: 0 bis 40°C

B: 2 TE (36 mm)

Montageart:

Schaltleistung:
Anschlußklemmen:
Sensoranschluß:


Einstellbereich:




Anzeige:

Bedienung:
Schutzart:
Schutzklasse:

Betriebstemperatur:

230 V / 50 Hz + -10%

Schaltschrankeinbau, DN-Schiene
6A; 250V∼
9 Aufzugsklemmen
davon 2 Aufzugsklemmen für
externen Temperatursensor
KTY81-210 (2kOhm/25°C)
Solltemperatur 0°C ... 40°C
Differenztemp. AUS; 0,5K ... 10K
Frostschutztemp. AUS; 0°C ... 40°C
TN-Display 40 Segmente mit
Beleuchtung
4 Tasten: M; - ; + ; OK
IP 20
II bei bestimmungsgemäßer Montage
-20°C ... 50°C

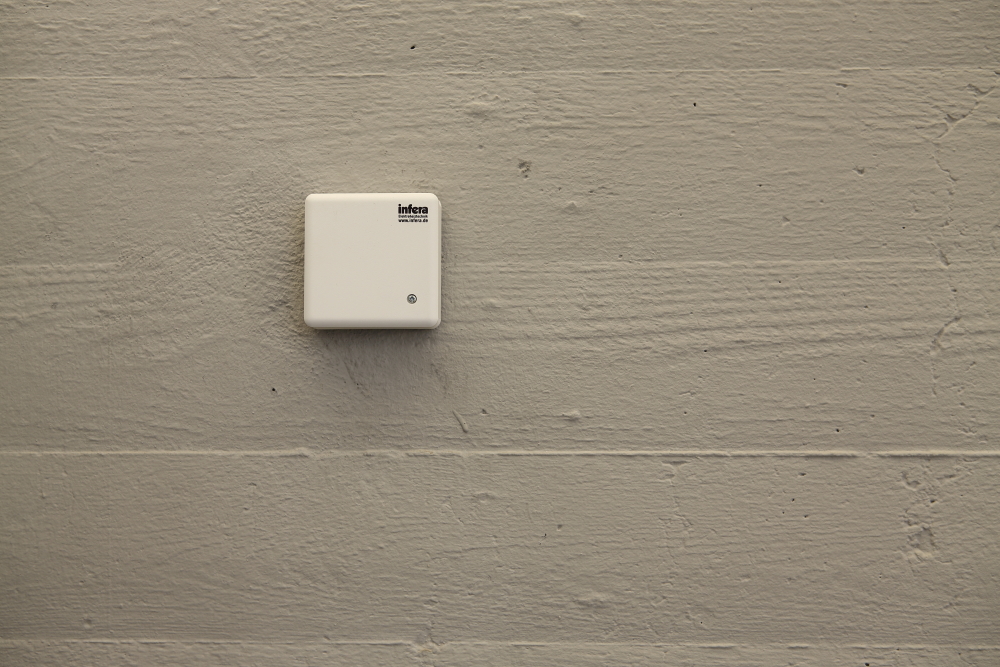

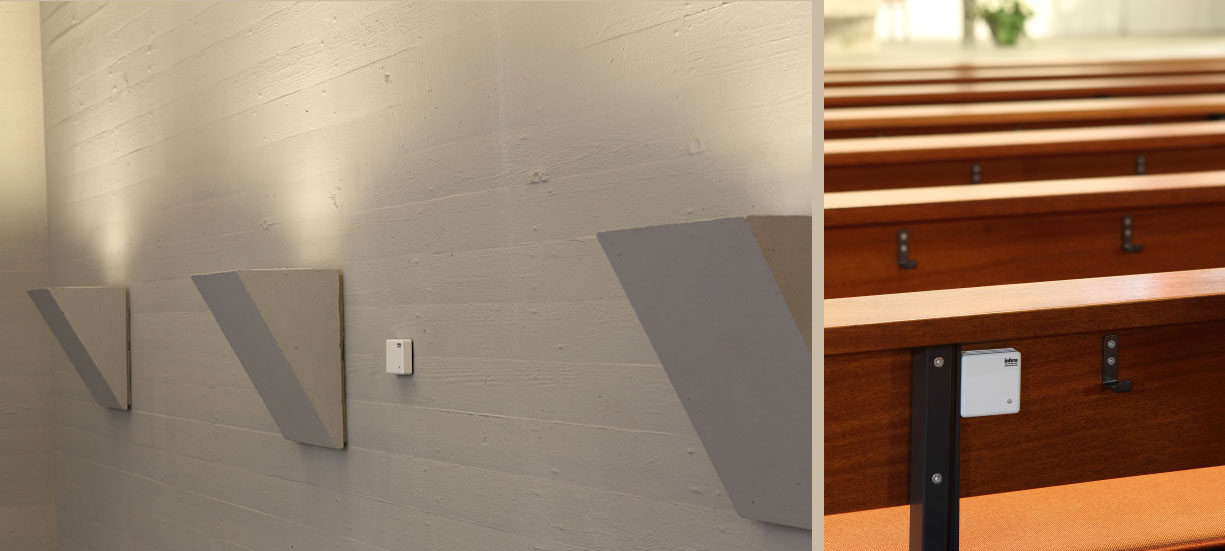

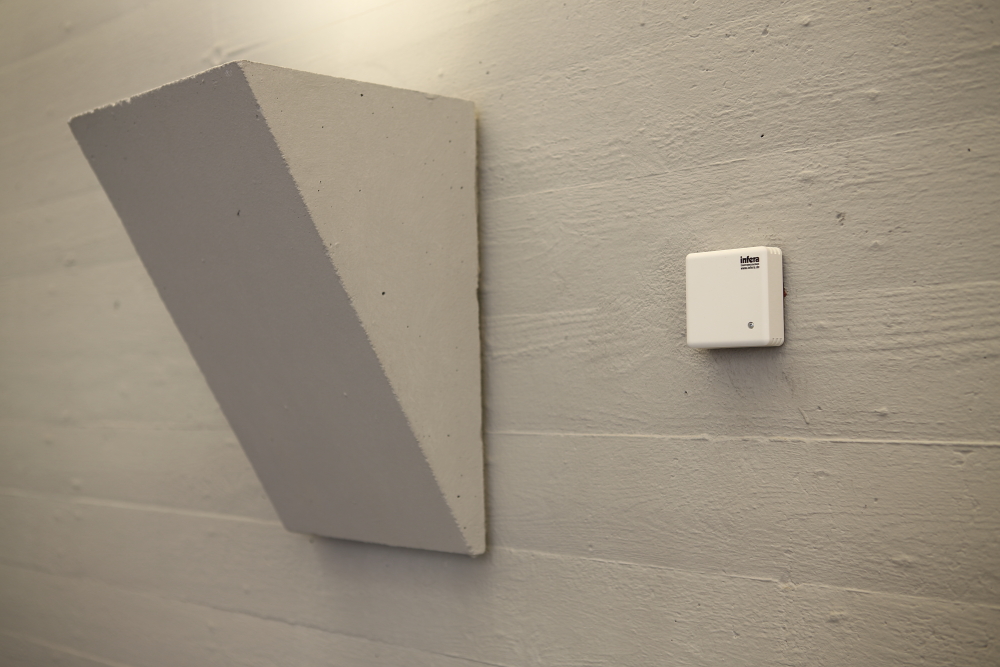

Raumfühler für T15

B/H/T: 80,5 x 80,5 x 17

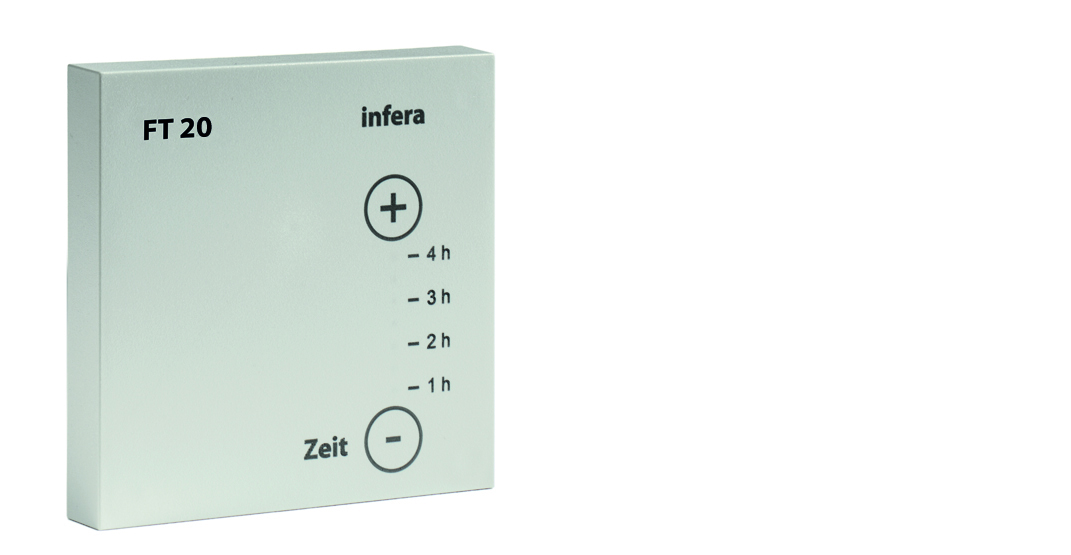

Raumfühler für T15 mit eingebautem Timer,
die Nutzungszeit ist frei wählbar
(1h, 2h, 3h oder 4h),
Nach Ablauf der eingestellten Zeit schaltet
die Heizung aus. Das Ausschalten der Heizung
kann somit nicht mehr vergessen werden.
Farbe: ähnlich RAL 9010

B/H/T: 80,5 x 80,5 x 17

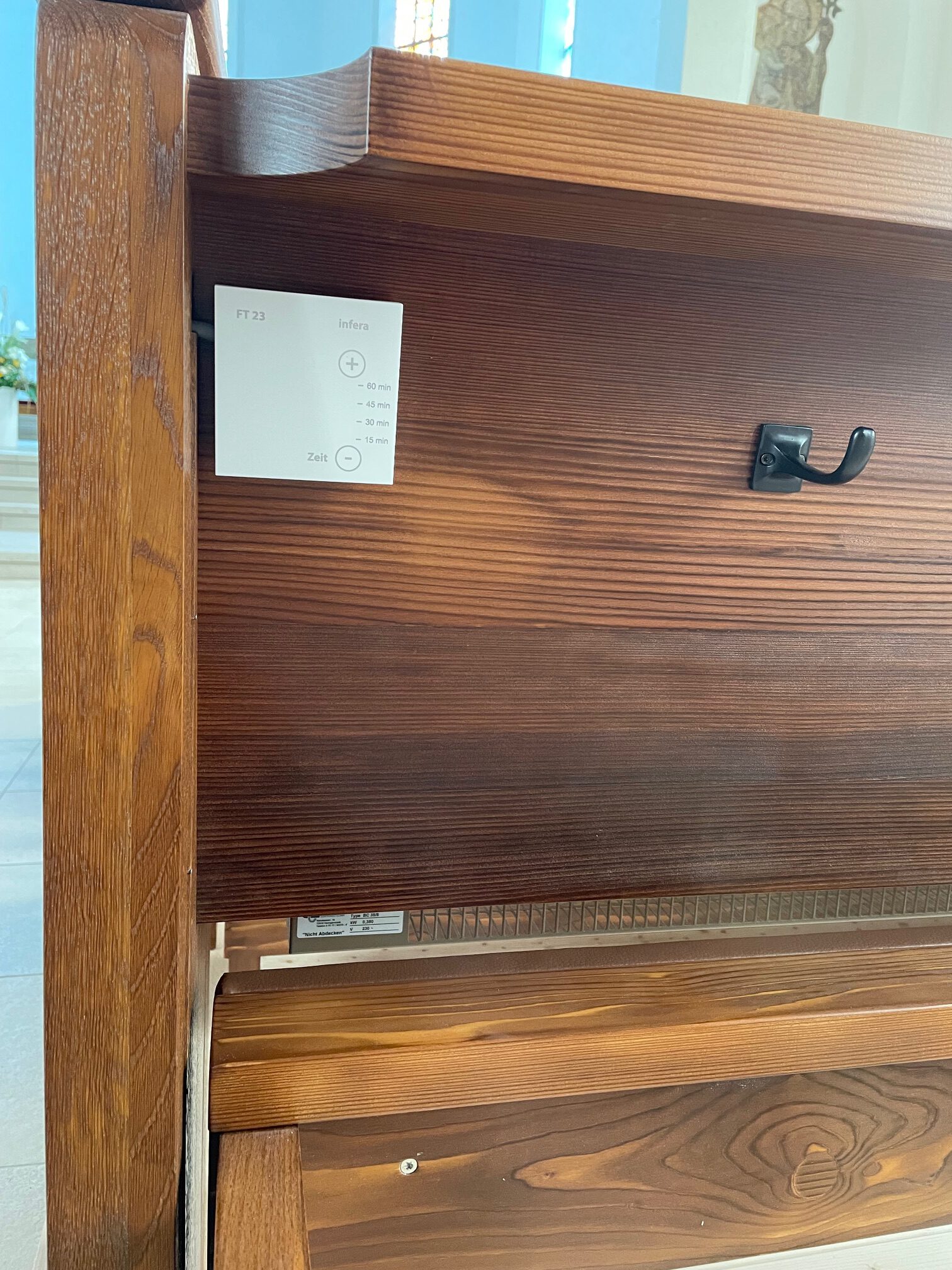

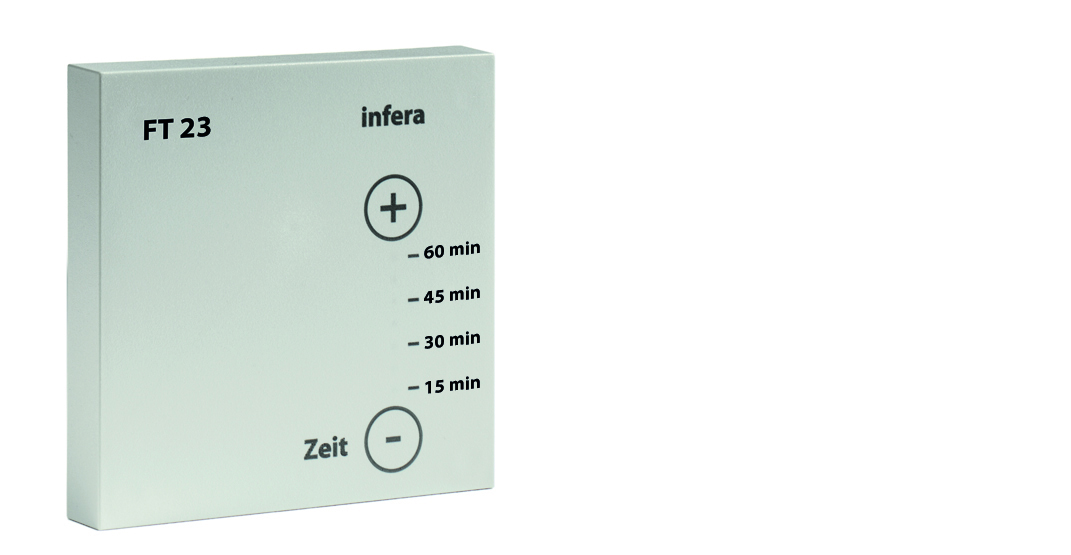

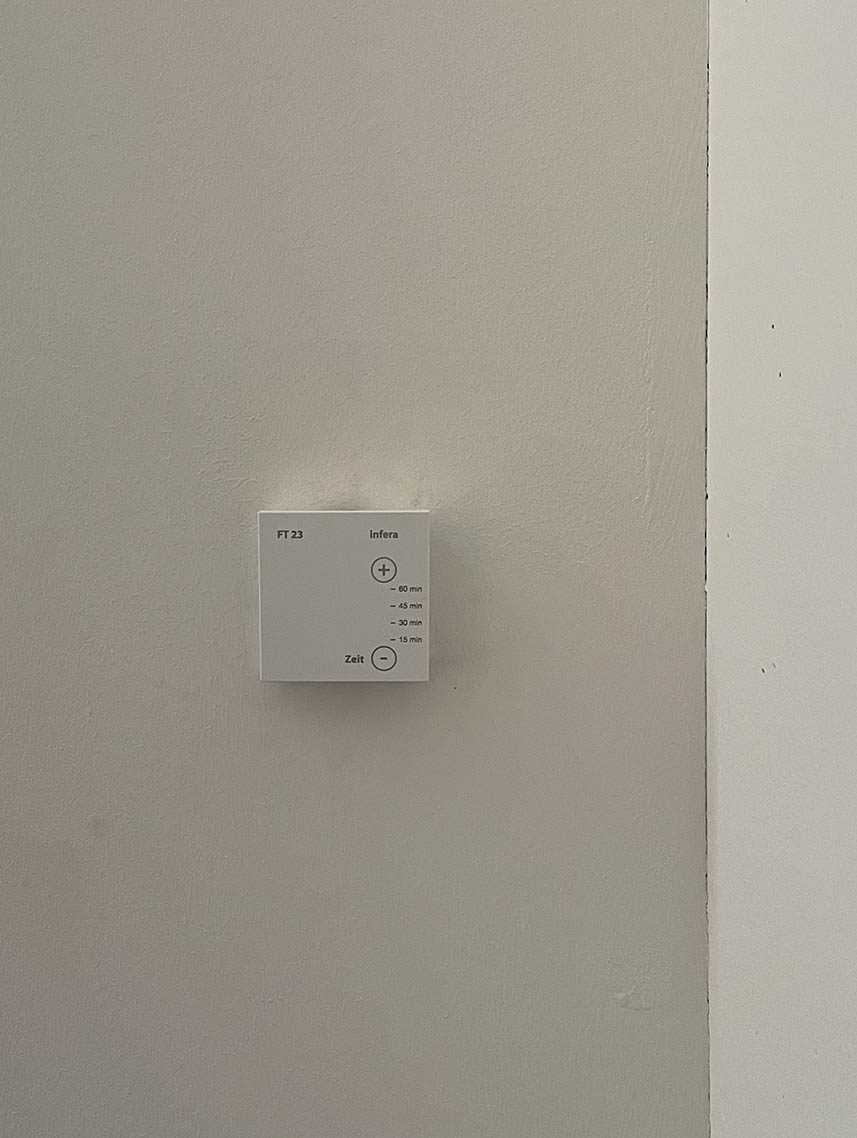

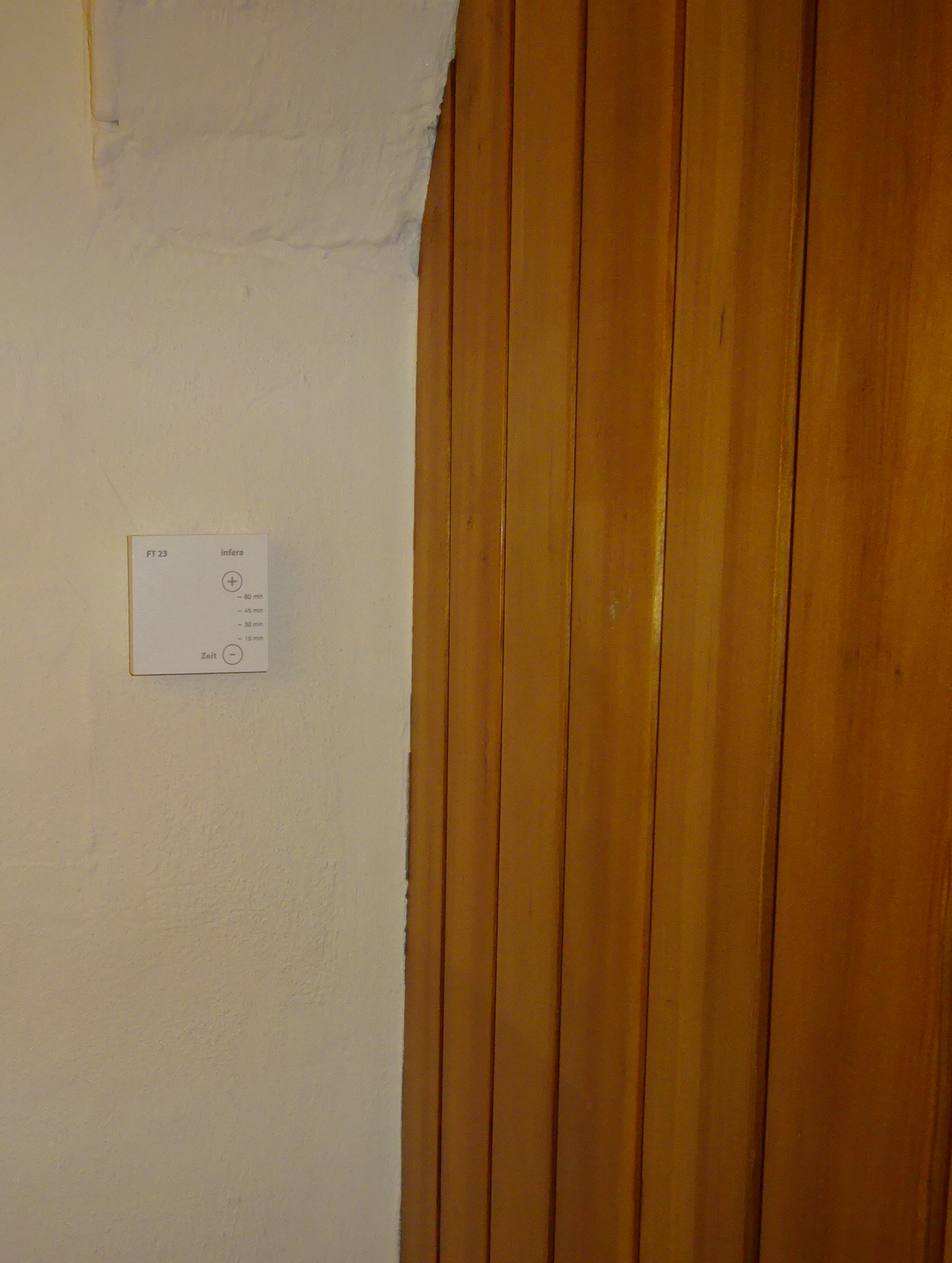

Raumfühler für T15 mit eingebautem Timer,
die Nutzungszeit ist frei wählbar
( 15 min, 30 min, 45 min oder 60 min )
Nach Ablauf der eingestellten Zeit schaltet
die Heizung aus. Das Ausschalten der Heizung
kann somit nicht mehr vergessen werden.
Farbe: ähnlich RAL 9010

B/H/T: 80,5 x 80,5 x 17

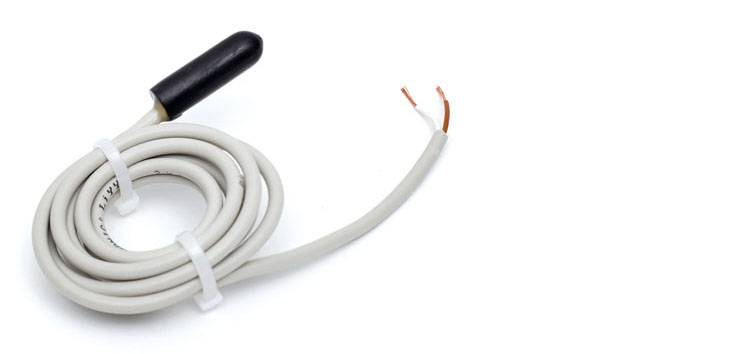

wird als Anlege-, Tauch- oder Bodenfühler
eingesetzt.
Farbe Messkappe: schwarz
Kabellänge: 1200 mm

Größe Messkappe:
ø 11mm, Länge 32 mm

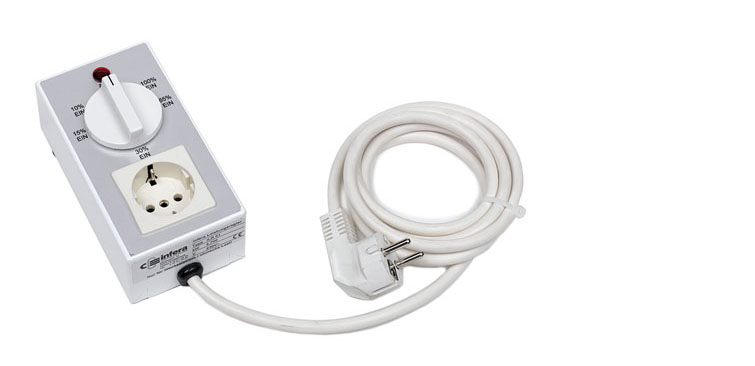

Leistungsregler mit Steckdose im Gehäuse,
mit Kabel und Schukostecker
Farbe: ähnlich RAL 9010
Beschriftung: silber

H/B/T:150x80x55

2700W/230V

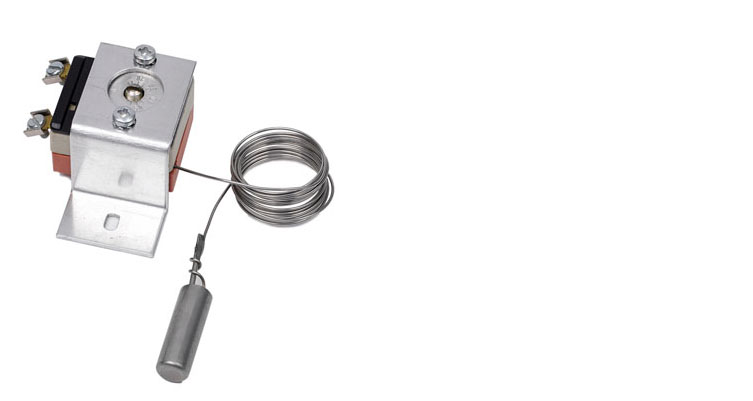

als Sicherheitsbegrenzer für Fußbodenheizung,
für den Einbau in Wandanschlußdose

B/H/T: 52 x 58 x 40 Kapillarrohr: L: 1400

16 A / 230 V

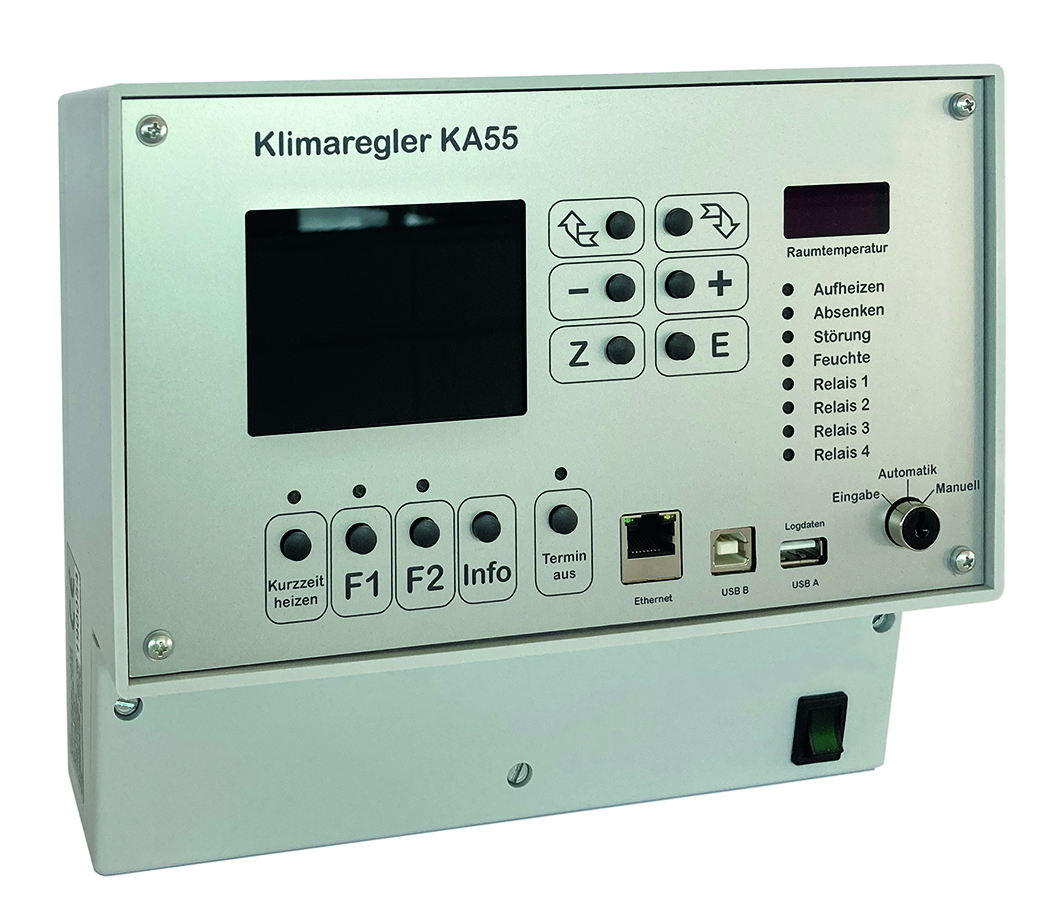

zur Konstanthaltung und Optimierung
der Kirchenheizung, als Mikroprozessor-
Temperaturregler. Konstanthaltung einer
vorgegebenen Raumtemperatur +/-0,1 °C.
Mit mehreren Optionen, z.B. Optimierung
und Überwachung rel. Luftfeuchte, usw....
Der Prozessor errechnet den Aufheizbeginn
selbstständig nach Vorgabe der
Gottesdienstzeiten. Eingabe im Wochen-
oder Jahresprogramm und auch einmaliger
Termin ist möglich.
Mit der Taste „Kurzzeit heizen” ist sofortiges
Aufheizen möglich.

Zubehör:
Raumfühler für Klimaregler
Feuchtefühler und Temperaturfühler innen für Klimaregler
Temperaturfühler außen für Klimaregler
Funkmodul für Klimaregler

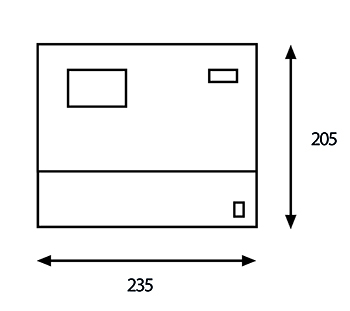

B/H/T: 235 x 205 x 105

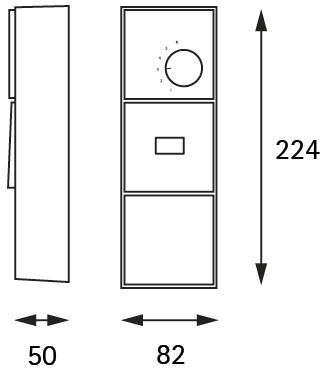

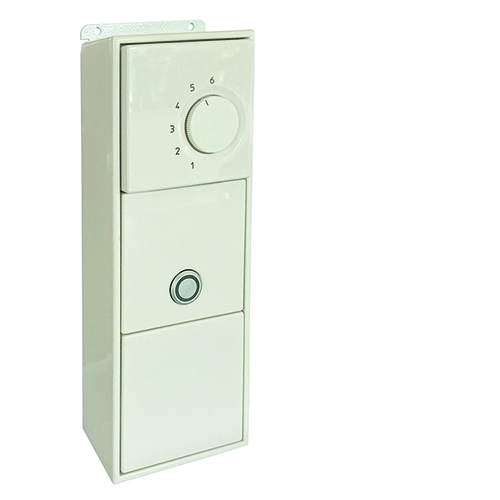

als Schalterkombination für Beichtstuhl
mit Raumthermostat,
Taster mit Kontrolllampe,
Stromrelais
Kunststoff
Farbe: Alpinweiß

B/H/T: 82 x 224 x 50

230V / max. 800 W
